Комплектующие для секционных ворот

Секционные ворота поднимаются вертикально, складываясь под потолком гаража, — и каждое движение полотна создаёт нагрузку на пружины, ролики, направляющие и кронштейны. Именно поэтому комплектующие секционных ворот требуют периодической проверки: пружина, отработавшая свой ресурс, может лопнуть в самый неожиданный момент, а изношенный ролик постепенно разрабатывает направляющую. Своевременная замена деталей обходится в разы дешевле ремонта повреждённых секций или привода.

Пружины: кручение против растяжения

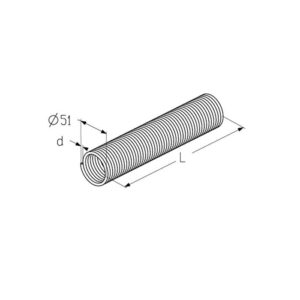

Пружины кручения (торсионные) — основной тип для большинства современных секционных ворот. Они располагаются горизонтально над воротами на торсионном валу и работают на скручивание при подъёме и опускании полотна. Главное преимущество: при разрыве пружина остаётся на валу и не представляет опасности для людей, находящихся рядом. Ресурс хороших торсионных пружин — 20 000–25 000 циклов, что соответствует примерно 7–10 годам ежедневного использования.

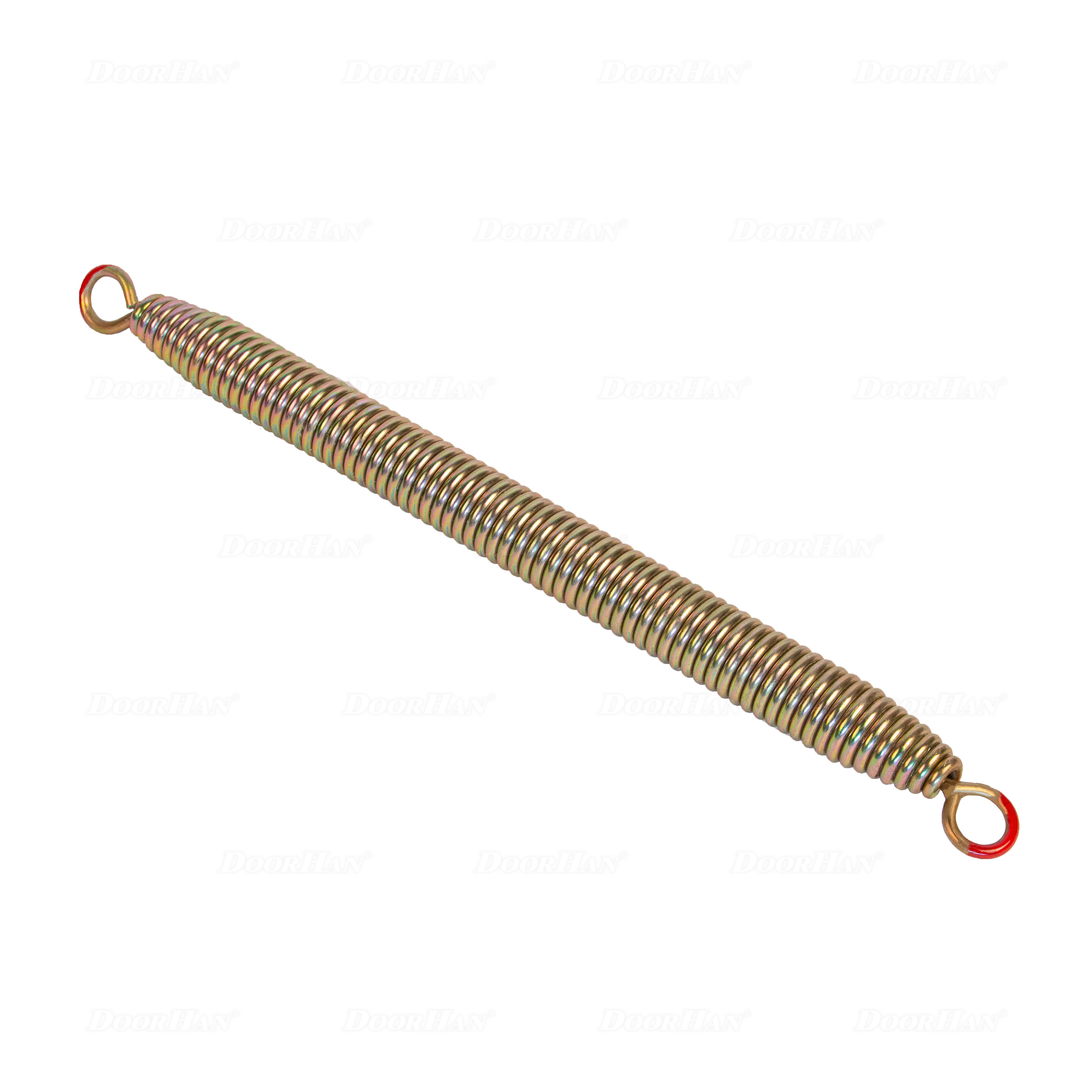

Пружины растяжения (боковые) устанавливаются по бокам ворот и работают на растяжение при подъёме. Встречаются преимущественно в старых или бюджетных конструкциях. При обрыве такая пружина может резко выстрелить в сторону, что опасно. Ряд производителей оснащает их тросом безопасности внутри пружины, ограничивающим разлёт. Ресурс меньше — около 10 000 циклов.

Пружина подбирается по трём параметрам: высота проёма, ширина ворот и масса полотна. Неправильно подобранная пружина либо не разгружает привод, либо перегружается и выходит из строя раньше срока. Вес полотна у типичных секционных ворот 2,5×2,1 м составляет 60–110 кг в зависимости от толщины панели и утеплителя.

Направляющие, ролики и кронштейны

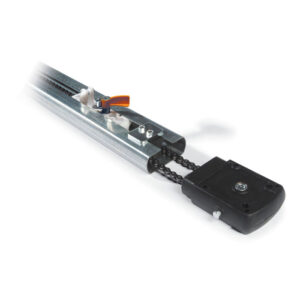

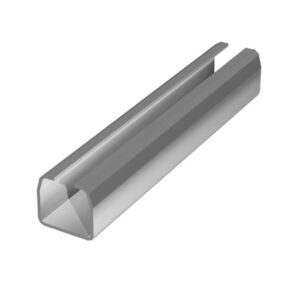

Направляющие бывают вертикальными (боковые стойки) и горизонтальными (потолочные). Они образуют траекторию движения полотна. Профиль направляющих — стальной оцинкованный — должен соответствовать диаметру роликов: несовпадение ведёт к вибрации и шуму. Радиус изгиба в переходной части (где вертикаль переходит в горизонталь) имеет стандартные значения для стандартной и низкой притолоки, поэтому направляющие нельзя переставлять между комплектами с разной геометрией потолка.

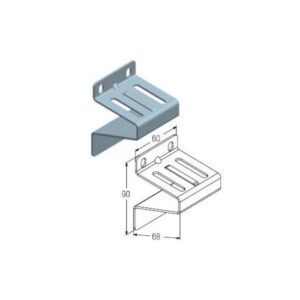

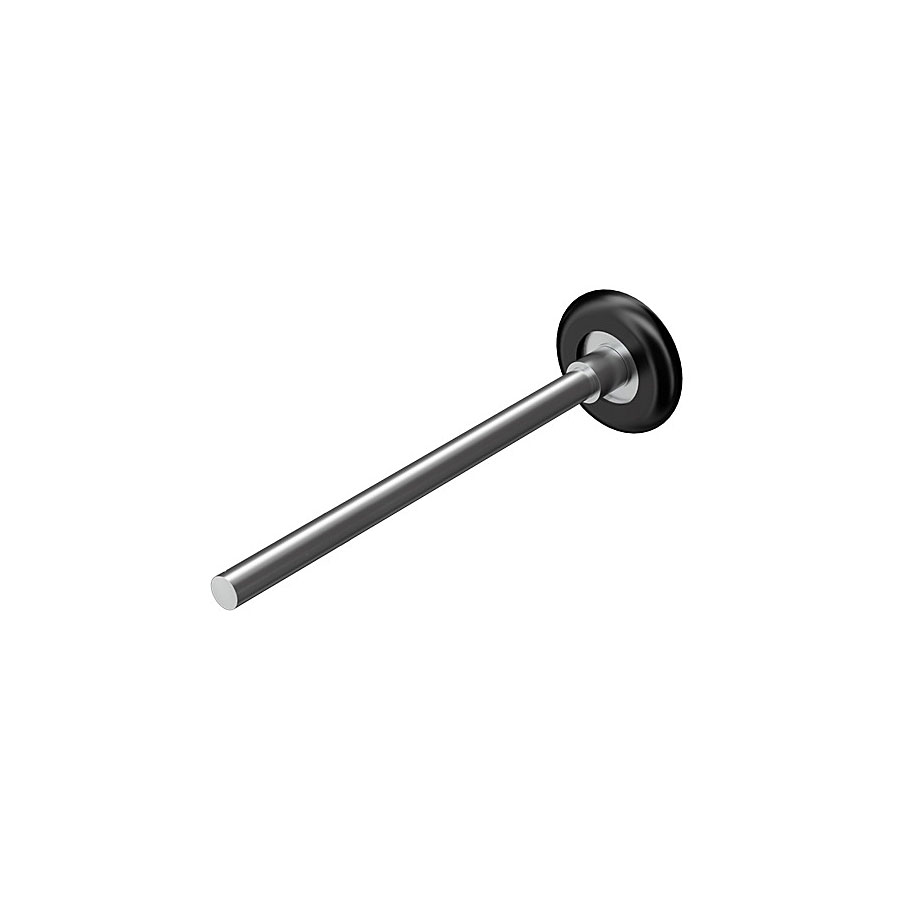

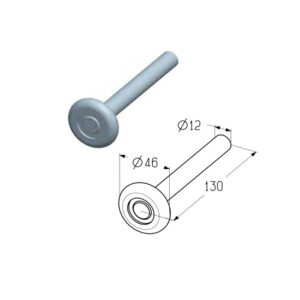

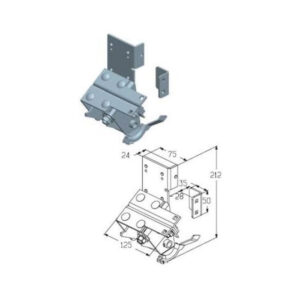

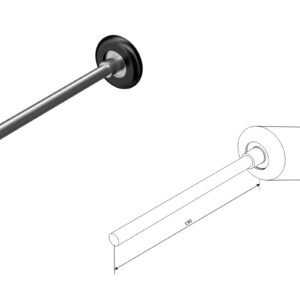

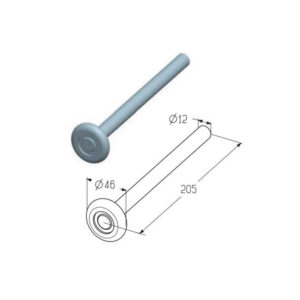

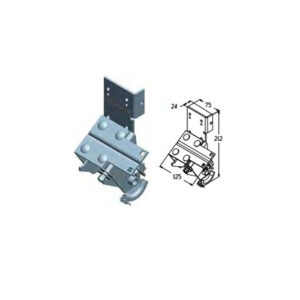

Ролики из нейлона (полиамида) работают тише и не царапают направляющую; стальные ролики долговечнее и применяются на тяжёлых промышленных воротах. Кронштейны боковые фиксируют нижний ролик на нижнем торце крайних секций; кронштейны средние распределяют нагрузку между промежуточными секциями и направляющей.

Замки и рукоятки

Замки для секционных ворот бывают ключевыми (цилиндровый механизм, вставляется в T-ручку) и безключевыми (только ручка без замочного цилиндра). Ключевой замок даёт дополнительную защиту при отключённом приводе или при ручном режиме. Для ворот с автоматическим приводом замок обычно не используется в ежедневной эксплуатации, но нужен как резервный способ запирания. Смотрите секционные ворота в разделе секционные ворота и гаражные ворота.

Как подобрать пружину по параметрам ворот

Для самостоятельного подбора нужны: точная масса полотна (или размеры + тип панели для расчёта), высота проёма и длина горизонтального участка направляющей. Производители публикуют таблицы подбора, в которых по этим данным определяется диаметр проволоки, внутренний диаметр пружины и её длина. Установка неверной пружины — одна из самых частых причин жалоб на тяжёлый ход ворот или преждевременный износ привода.

Часто задаваемые вопросы

Пружина лопнула — ворота не открываются. Что делать?

При обрыве торсионной пружины ворота фиксируются в опущенном положении, так как нарушен баланс полотна. Открыть вручную возможно, но потребуются значительные усилия. Замену пружины рекомендуется доверять специалисту: натяжённая торсионная пружина накапливает большую энергию и опасна при неправильном демонтаже.

Как понять, что ролики требуют замены?

Характерные признаки: хруст или скрип при каждом движении ворот, видимая щербатость или сколы на пластиковом ролике, люфт ролика на оси. Нейлоновые ролики теряют форму быстрее при температурах ниже −25°C, поэтому в суровых климатических условиях предпочтительнее стальные.

Подходят ли комплектующие одного производителя к воротам другого?

Частично. Ролики и некоторые кронштейны имеют стандартные размеры и взаимозаменяемы. Пружины, направляющие и карданные валы, как правило, привязаны к геометрии конкретного производителя. Перед заказом сверяйте размеры со своим полотном или указывайте модель ворот.

Как продлить срок службы пружин?

Ежегодно смазывайте пружину кручения тонким слоем пластичной смазки — это снижает усталость металла в зонах максимального напряжения. Следите за балансировкой: если привод шумит при подъёме значительно сильнее, чем при опускании, пружина уже не в оптимальном натяжении и требует регулировки или замены.
