Комплектующие для шлагбаумов

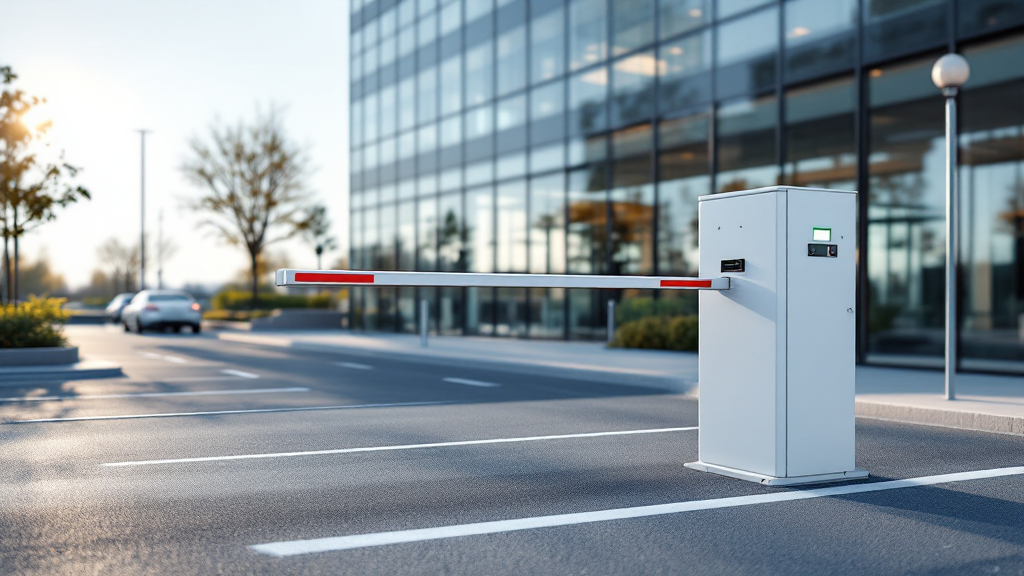

Шлагбаум — механически простое, но критически важное устройство управления въездом. Стрела, плата управления, редуктор, концевые выключатели, кронштейны — каждый элемент влияет на бесперебойную работу. Когда шлагбаум начинает работать с рывками, не поднимается до конца или стрела провисает, проблема, как правило, решается заменой одного-двух компонентов, а не всего устройства целиком.

Основные типы комплектующих

Стрела — самый видимый элемент шлагбаума. Алюминиевые стрелы выпускаются круглого и эллиптического сечения. Круглые проще в изготовлении и дешевле; эллиптические жёстче при той же массе, меньше прогибаются на длинных пролётах от 4 м. Для повышения видимости на стрелу устанавливают световозвращающие полосы или дюралайт — светодиодный контур по всей длине, питающийся от платы управления.

Плата управления — «мозг» шлагбаума. Она принимает сигналы от пультов, петлевых детекторов, домофонов и управляет двигателем. При неисправности платы шлагбаум чаще всего либо не реагирует на команды, либо работает в непредсказуемом режиме. Большинство плат совместимы только с шлагбаумами своего производителя.

Редуктор передаёт крутящий момент от двигателя на механизм подъёма стрелы. Признак износа — нарастающий шум при работе и самопроизвольное опускание стрелы в режиме ожидания. Концевые выключатели ограничивают угол подъёма и опускания стрелы — сбитый концевик приводит к тому, что стрела не открывается полностью или «бьёт» в упор при закрытии.

Совместимость с ведущими брендами

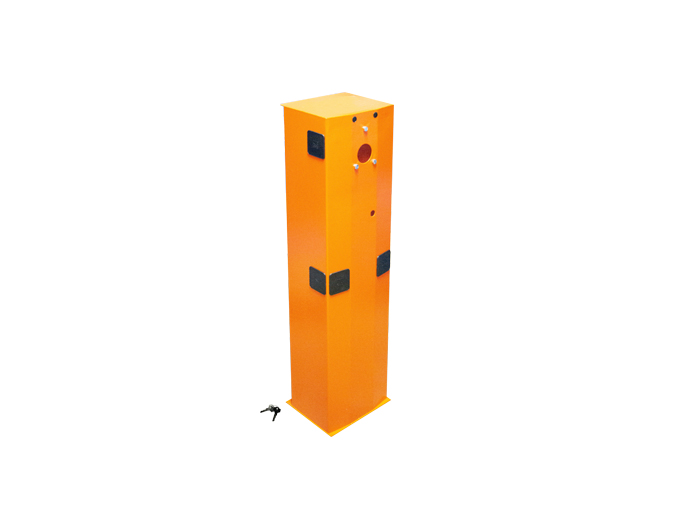

CAME серия GARD (модели 4/6/8 — по длине стрелы в метрах) использует стрелы собственного профиля. Стрелы GARD 4 — круглые до 4 м; GARD 8 — усиленные эллиптические с балансировочной пружиной. Платы управления серии ZBX взаимозаменяемы внутри линейки GARD. Серия CAME CAT — гидравлическая, с интенсивностью работы 100%, плата и гидроагрегат составляют единый блок.

DoorHan серия RB (RB-4, RB-5, RB-6) — стрелы квадратного сечения, плата собственная DH-1000. Nice серия STOP использует стрелы прямоугольного профиля. AN-Motors серия BA: модели BA306, BA5000, BA10000 отличаются максимальной длиной стрелы и допустимой интенсивностью работы в сутки. Уточняйте точную модель по шильдику на корпусе шлагбаума перед заказом. Сами шлагбаумы доступны в соответствующем разделе. Широкий выбор стрел для шлагбаумов — в отдельном разделе каталога.

Как подобрать стрелу по длине и типу шлагбаума

Измерьте расстояние от оси вращения до нужного края перекрытия — это рабочая длина стрелы. К ней добавьте 100–150 мм на хвостовик крепления. При ширине проезда до 3 м подходят стрелы 3–3,5 м; от 3 до 5 м — стрелы 4–5 м; промышленные проезды 6–9 м требуют усиленных стрел с пружинным противовесом или шарнирной конструкцией (складная стрела). Для шлагбаумов с интенсивностью работы 100% — парковки, пропускные пункты — обязательна металлическая стрела, пластиковые аналоги быстро теряют форму.

Часто задаваемые вопросы

Стрела сломалась при ударе автомобилем — что нужно менять?

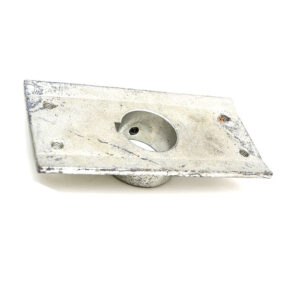

Алюминиевая стрела при ударе деформируется или ломается, но не повреждает редуктор — именно для этого предусмотрены специальные зоны разрушения на хвостовике. Достаточно заменить стрелу и кронштейн крепления, если он изогнулся. Плата управления и двигатель в 90% случаев остаются целыми.

Как часто нужно обслуживать редуктор?

Раз в 2–3 года или после 100 000 циклов проверяйте уровень смазки в редукторе — у большинства моделей есть пробка для долива. При появлении постороннего шума не откладывайте: работа без смазки приводит к быстрому износу шестерён и необходимости полной замены редукторного блока.

Плата управления сгорела — можно ли поставить универсальную?

Для простых шлагбаумов с одним входом управления существуют универсальные платы. Однако при наличии петлевого детектора, встроенного приёмника пультов и логики работы с домофоном лучше использовать оригинальную плату — совместимость функций гарантирована производителем. Стоимость оригинальной платы обычно в 1,5–2 раза выше универсальной, но экономит время на настройку и исключает конфликты интерфейсов.

Нужен ли противовес для длинной стрелы?

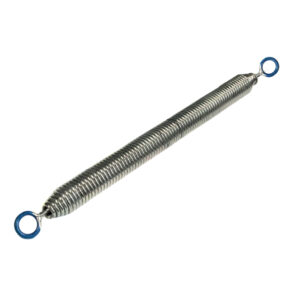

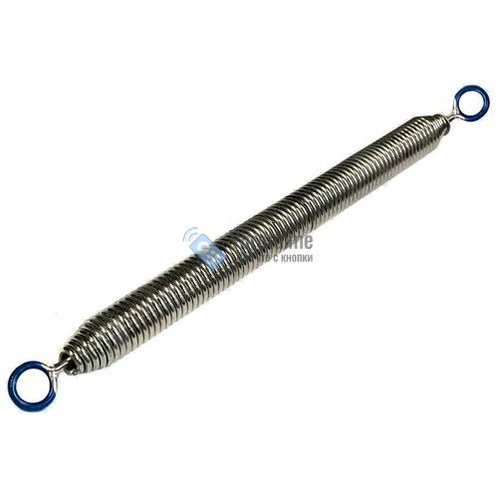

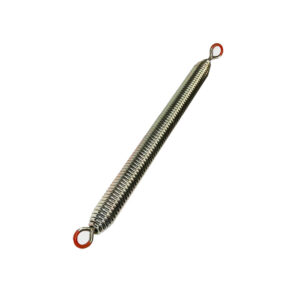

Для стрел длиннее 4 м — обязательно. Пружинный или грузовой противовес снижает нагрузку на двигатель и редуктор примерно в 2–3 раза, существенно увеличивая ресурс механики. Большинство производителей комплектуют длинные стрелы пружиной в комплекте или предлагают её как обязательный аксессуар.
