Стрела для шлагбаума: что это и зачем её менять

Стрела — подвижная часть шлагбаума, которая перекрывает проезд. Именно она принимает удар при столкновении, ломается при нагрузке снегом и ветром, гнётся, если водитель «поторопился». Сам привод при этом нередко остаётся целым. Поэтому замена стрелы — самый частый сервисный сценарий: покупаете запасную балку нужной длины, снимаете повреждённую, ставите новую. Без замены всего шлагбаума, без потери данных о картах доступа, без переналадки.

В этом каталоге — стрелы под шлагбаумы CAME GARD, Nice STOP, DoorHan RB, AN-Motors BA. Все позиции алюминиевые, готовы к монтажу.

Типы стрел: как разобраться в номенклатуре

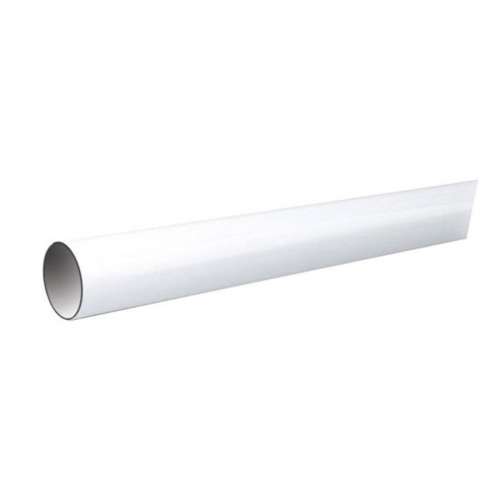

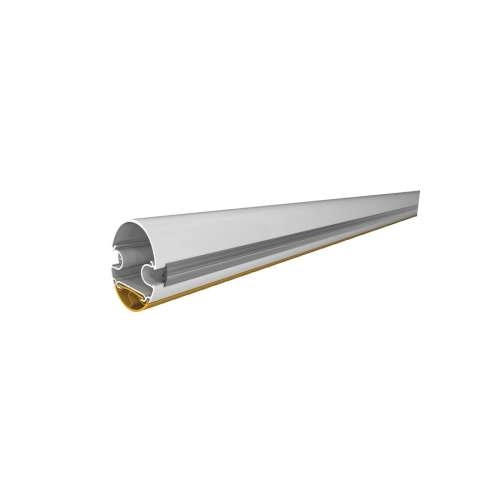

Круглая стрела

Классическое сечение — труба. Лёгкая, дешевле в производстве, стандартна для бытовых и полупромышленных шлагбаумов с длиной до 4–5 м. Хорошо работает там, где нагрузки умеренные: въезд в посёлок, офисная парковка, КПП склада. При повреждении меняется быстро — крепление простое.

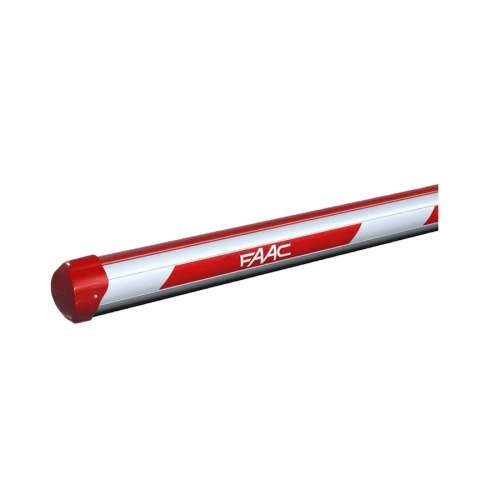

Эллиптическая стрела

Сечение в форме эллипса или прямоугольника с округлёнными углами. Обеспечивает большую жёсткость при той же массе: меньше вибрации на ветру, меньше провисания на длинных пролётах. Применяется на длинах от 4 до 8 м — там, где круглая балка уже «гуляет» при ветре. Если вы видите, что шлагбаум перекрывает широкий въезд и стрела при порыве ветра заметно отклоняется — скорее всего, нужна замена на эллиптическую.

Стрела с подсветкой

Внутри балки проходит кабель и установлены светодиодные полосы. Актуально для объектов с ночным трафиком: парковки торговых центров, жилые комплексы, аэропортовые въезды. Подсветка питается от блока привода, дополнительного источника не требует. Видимость стрелы в тёмное время суток принципиально важна: водитель должен понимать, что проезд закрыт, ещё на подъезде.

Жёсткая стрела

Цельная балка без шарниров. Стандарт для большинства применений. При ударе ломается или гнётся в точке приложения силы — это предсказуемый и контролируемый характер разрушения. Замена по факту — убрал сломанную, поставил новую.

Складная (шарнирная) стрела

Разделена на два сегмента с шарниром посередине. Нижняя половина при открытии складывается вверх, уменьшая габарит над проезжей частью. Актуально там, где над въездом — низкий козырёк, коммуникации или ограниченная высота подъёма. Сложнее конструктивно, больше элементов, которые требуют регулировки.

Материал и длина

Все стрелы в каталоге — алюминиевый профиль. Алюминий выбран не ради экономии, а из инженерных соображений: лёгкость снижает нагрузку на механизм привода, коррозионная стойкость исключает ржавчину при уличной эксплуатации, а покраска порошковым методом держится годами без подкраски.

Длины в каталоге — от 2 до 8 м. Стрела подбирается под фактическую ширину проезда плюс небольшой запас: балка должна перекрывать весь проём, не задевая опорную стойку с другой стороны. Типичные значения: 3 м для однополосного въезда, 4–5 м для двухполосного, 6–8 м для широких промышленных ворот и КПП с несколькими полосами.

Совместимость: какую стрелу купить под свой шлагбаум

Главное правило: стрела должна соответствовать модели привода. Крепление, диаметр, система фиксации — у разных производителей они различаются.

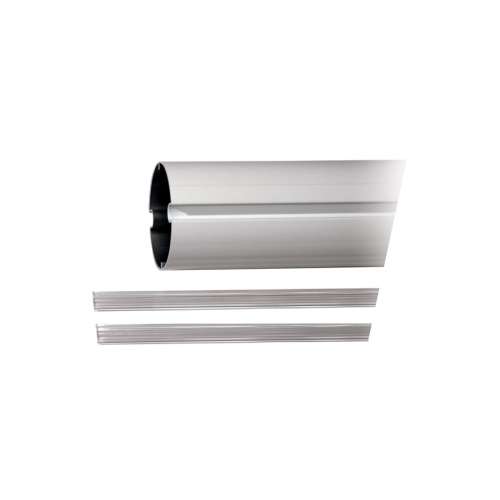

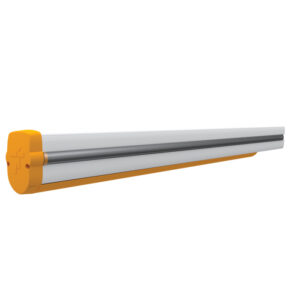

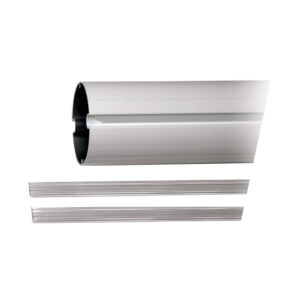

CAME GARD — линейка GARD 3750, 4040, 8080 и другие. Стрелы round и ovale с оригинальными кронштейнами. Длины 3–8 м в зависимости от модели привода.

Nice STOP — стрелы серии STOP с соответствующими адаптерами. Обратите внимание на версию привода: STOP 1500, 2500, 4000 — у них разные крепёжные узлы.

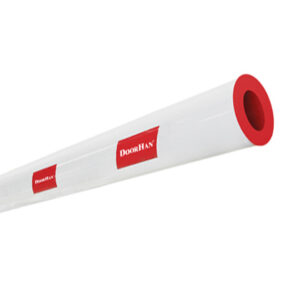

DoorHan RB — серия Barrier 3000, 4000, 5000, 6000, 8000. Длина стрелы указана в названии модели привода. Оригинальные стрелы с кронштейном под конкретную серию.

AN-Motors BA — серия BA 3, 4, 5, 6. Алюминиевые балки с комплектом монтажных элементов. Важно указать при заказе длину, потому что у AN-Motors BA 5 и BA 6 разные крепёжные фланцы.

Если вы не знаете точную модель привода — посмотрите наклейку на корпусе (обычно она на боковой или нижней поверхности) или уточните по фото.

Замена стрелы своими силами

В большинстве случаев это несложно. Процедура типовая: снять фиксирующий болт или шплинт на кронштейне, снять повреждённую балку, установить новую, затянуть крепёж. Инструмент — ключ на 10–13 и отвёртка. Время — 20–40 минут. Настройка баланса после замены: шлагбаум при открытии должен останавливаться горизонтально без перекоса — это регулируется пружиной привода.

Сложности возникают при нестандартных стрелах (складная, с подсветкой) или если кронштейн деформирован при ударе — тогда меняется не только балка, но и узел крепления.

Стрела или новый шлагбаум: что выгоднее

Если привод работает исправно — сломана только балка — замена стрелы однозначно выгоднее. Стоимость стрелы в разы меньше полного комплекта. Привод, контроллер, блок питания, антенна — всё это остаётся на месте и продолжает работать.

Полная замена оправдана, если: привод выработал ресурс и стрела — последняя в очереди поломок; шлагбаум устарел и требуется интеграция с новой системой доступа; произошло сильное механическое повреждение стойки или корпуса привода.

Часто задаваемые вопросы

Можно ли поставить стрелу другой длины, чем стояла?

Да, если привод рассчитан на такую длину. У каждого привода указана максимальная допустимая длина балки — превышать её нельзя: мотор не справится с нагрузкой, время цикла вырастет, ресурс упадёт. Уменьшить длину можно всегда. Увеличить — только в пределах паспортного значения.

Стрела с подсветкой — это сложнее в монтаже?

Немного сложнее: нужно подключить кабель подсветки к разъёму на блоке управления. У большинства современных приводов такой разъём предусмотрен. Если его нет — подсветка подключается через отдельный источник питания 12–24 В.

Алюминиевая стрела гнётся при ударе или ломается?

Зависит от силы удара и конструкции. При типичном столкновении с легковым автомобилем на скорости 5–15 км/ч балка гнётся. При сильном ударе — ломается. Это нормально: стрела жертвует собой, защищая более дорогостоящий привод.

Нужна ли перебалансировка после замены стрелы?

Если вы ставите стрелу той же длины и той же конструкции — как правило, нет. Пружинный баланс привода настроен под конкретную массу балки. Если меняете на стрелу другой длины или типа — баланс нужно скорректировать регулировкой пружины.

Что такое антивандальная стрела?

Балка с дополнительным армированием или из более прочного сплава, которая выдерживает больший удар без деформации. Применяется на объектах с высоким риском: КПП, режимные территории. Стоит дороже, но уменьшает частоту замен.
